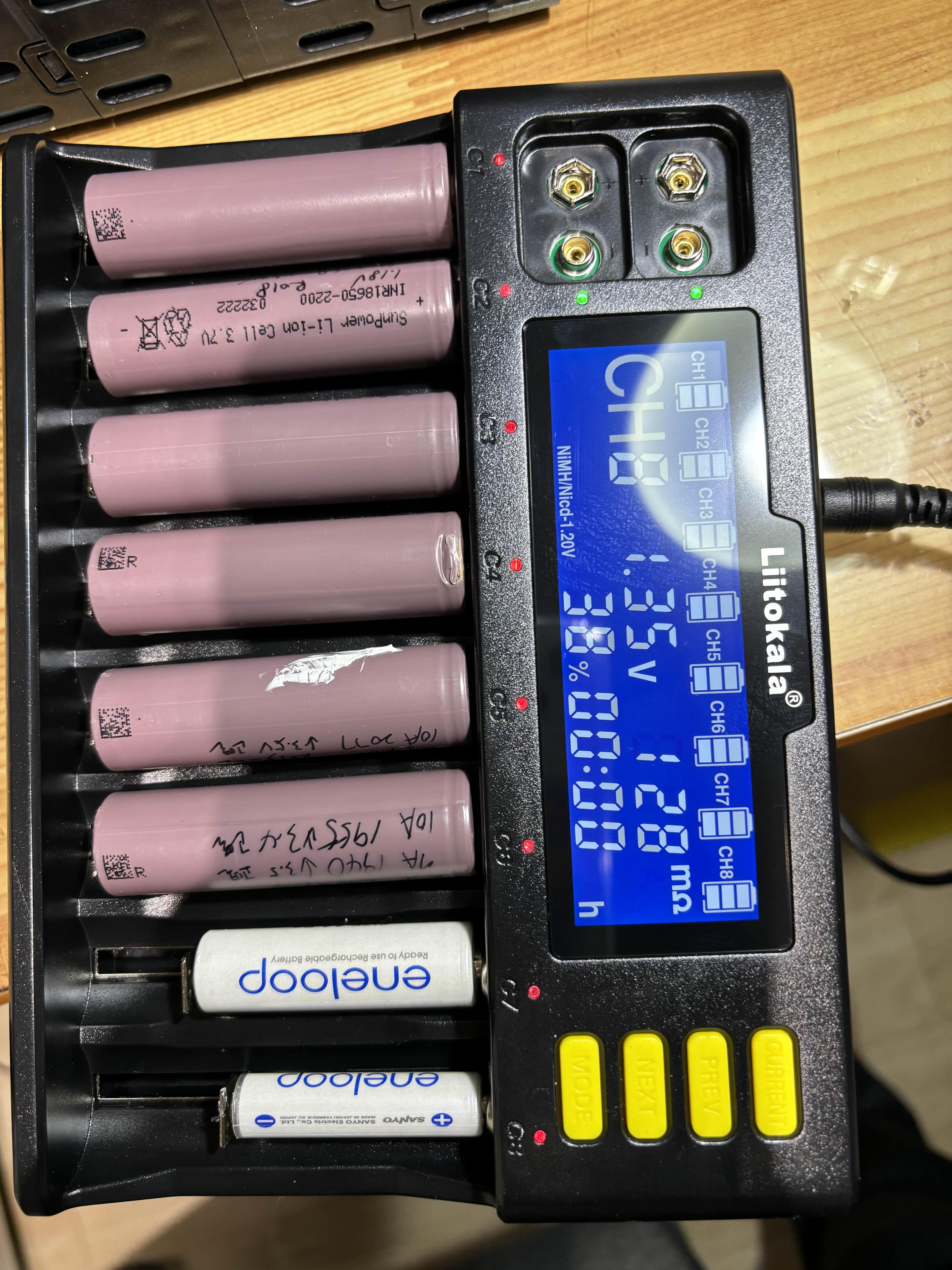

LiitoKala Lii-S8 충전기

알리,
$12.25 = 16,537원

12v 아답터 포함

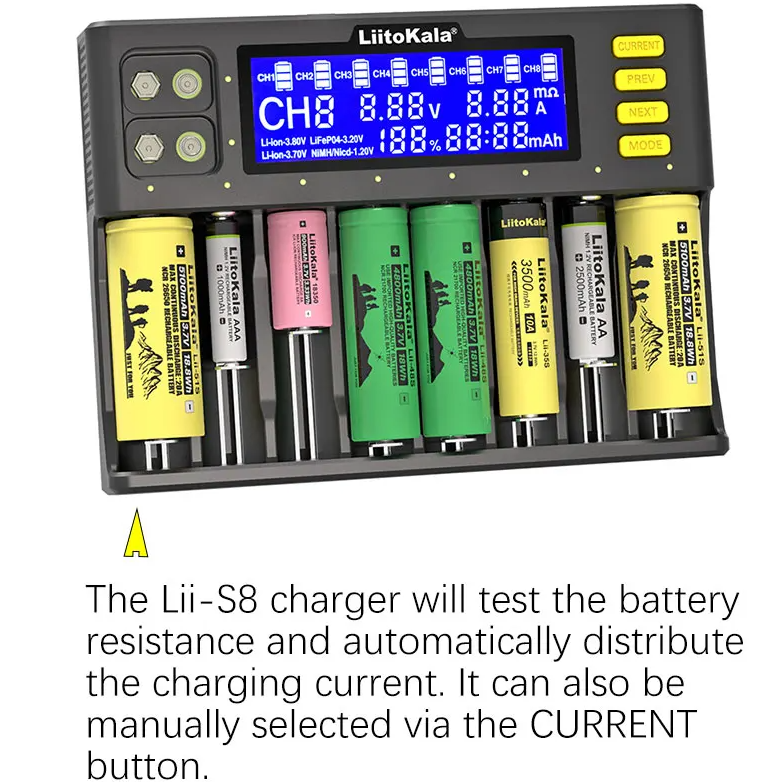

충전전류값은  0.5A, 0.7A, 1A 설정가능하고

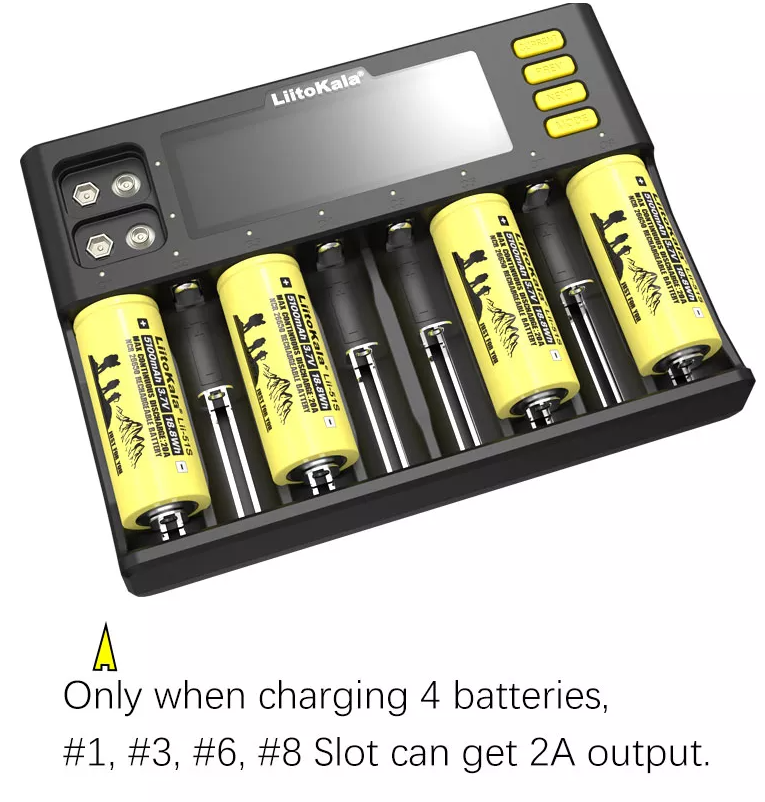

1,3,6,8번셀은 2A까지 가능하다.

각 셀별 충전량 설정가능하고
8개셀 충전량을 일괄 변경도 가능한데   8개 셀 모두 넣고 전원넣고 current버튼 눌러서 1A로 바꾸면  8개셀이 한꺼번에 바뀐다.

따로  배터리 장기보관시 사용하는  보관모드(storage mode)가  없는데
이경우에는   mode버튼을 눌러서   인산철 배터리 타입을 선택하면 3.6V 만충에서 멈추므로  이렇게 사용할 예정이다.


Description
Report Item
USER MANAUL FOR CHARGER LII-S12
1.Warning:
1) This smart charger can only charge cylindrical lithium ion batteries (Li-ion-3.70V/3.80V), lithium iron phosphate batteries (LiFePO4-3.20V), and nickel metal hydride/nickel cadmium (Ni MH/Nicd-1.20V) batteries; And square 9V nickel metal hydride rechargeable battery (Ni-MH-9v);
2) Before use, please carefully refer to thismanual, pay attention to the recommended charging current of the rechargeable battery, and do not charge more than the recommended current;
3.)Select 12.0V DC adapter, and the power supply current shall not be less than 3.5A (ampere);
4)The charger may generate heat when charging, please place it out of the reach of children for charging;
5)Please unplug the power supply and battery when it is not in use;
6)It can only be used indoors at room temperature;
7) The test data of this product is only for reference. Please refer to professional instruments for the actual situation.
2. Charger specifications and functions:
1)Adopt DC12.0V 3.5A (minimum) input, intelligent charging and microcomputer management system for each slot;

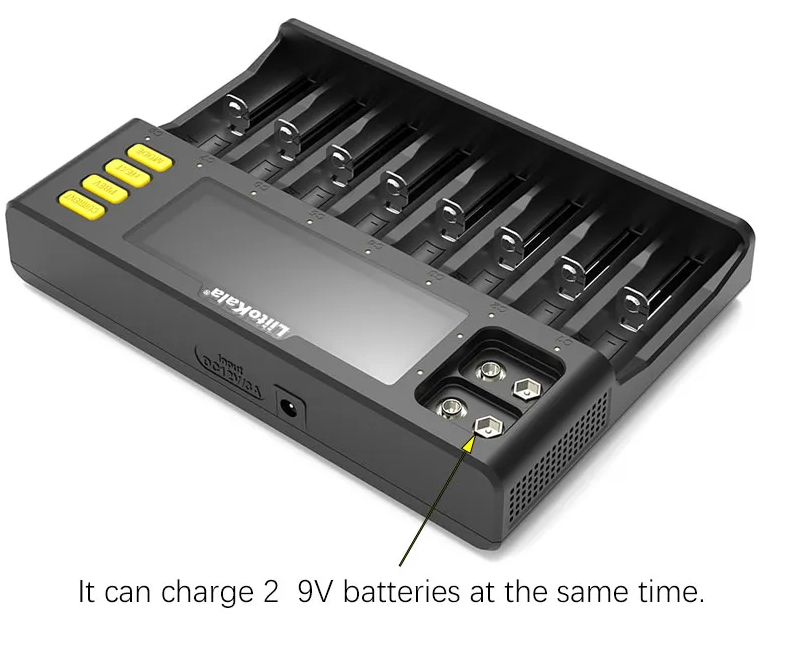

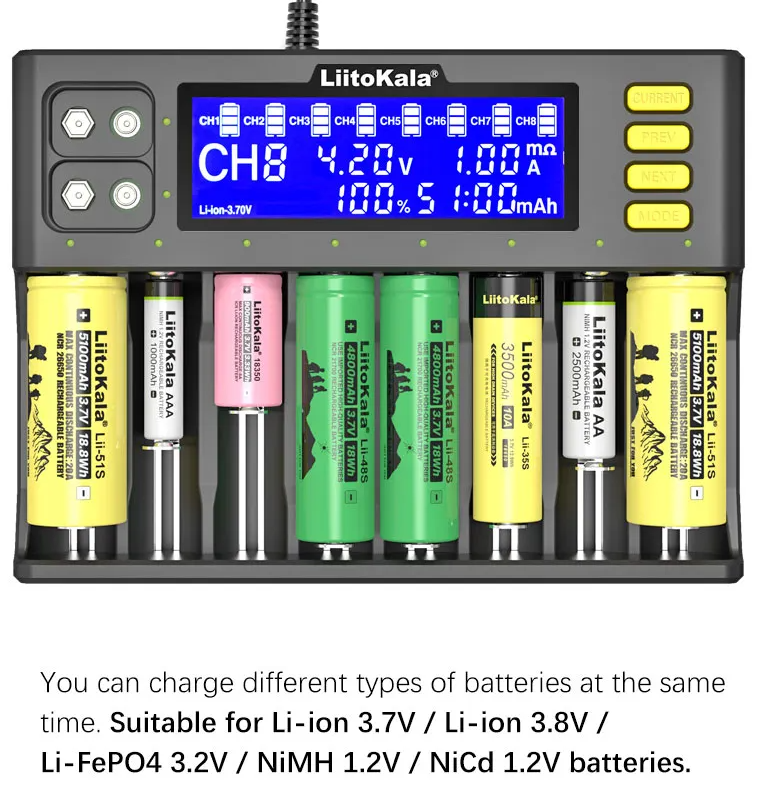

2)The biggest highlight of this charger is the simultaneous charging of multiple types of batteries and the charging of 9V NiMH rechargeable batteries;
3)The charging current is automatically identified as 0.5A(12slots inserted of cell)/1.0A(6cells inserted only);
4)During charging, LCD can display battery symbol/channel CH and data such as battery type(LI-ION, NIMH/charging current A/battery voltage V/percentage% of the channel; The standby display is "null". When the channel is short circuited or the battery is reverse connected, "Err" will be displayed. When the battery is full, the data on the LCD will be saved, and the display will be 100%. The battery symbol will not flashwhen it is full; Each slot is equipped with red and green LED indicators. The red indicator lights up when charging, and the green indicator lights up when charging is completed. When the battery or slot is abnormal (short circuit/reverse connection, etc.), the red indicator flashes for warning;
5)The system can automatically identify 3.70V lithium battery and NiMH/NiCd (1.20V) battery. Press MODE to manually select 3.20V lithium iron phosphate battery 3.2V and 3.80V lithium battery (IMR). The NiMH (9.0V) rechargeable battery will not display data on the display screen when charging;
6)It has 0 V voltage activation function and cannot be charged at 1.65-2.20V (but there will be trickle charging with activation current);
7)It has multiple safety protection functions, such as overcharge, overdischarge, short circuit, reverse connection, etc., and can intelligently and automatically identify bad batteries;
8.)Charging mode: constant current and voltage.
3. Key and display:
1.)Key:
1.1 Key MODE (charging MODE): this key is the battery type selection key; Within 8 seconds after the chargeris powered on, click the MODE key to select the type of rechargeable battery (Li-ion-3.70V, Li-ion-3.80V, LiFePO4-3.20V), and the NiMH/Nicd-1.20V battery is automatically identified; During the charging process, long press the MODE key to reselect the charging battery type, but the previous charging data will not be saved;
1.2 Press 1-4, 5-8, 9-12 to query 1-12 slots. Click this key to display the charging status of the four battery slots, and display the charging data from the low channel noto the high channel no(CH1CH12 direction); Press and hold this key for a long time to make the display screen in the stable lighting state, and press and hold again to remove tothe normally light state;
2)Display LCD and indicator:
2.1 After the charger is connected to the power supply, the LCD screen will display fully for about 3 seconds, and then only null will be displayed. At the same time, the indicator light corresponding to the channel will first turn on red, then turn on green, and then turn off, and the screen will display null; The green indicator of the 9V charging channel is always on in standby;
2.2 When the battery is detected, the LCD will display the battery symbol/channel CH and the battery type of the channel (Li-ion-3.70V, Li-ion-3.80V, LiFePO4-3.20V, Ni MH/Nicd-1.20V)/charging current A/battery voltage V/and percentage% and other data. Select the charging battery type (such as 3.20V/3.80V or default), and the battery type will flash for 9 times. After about 9 seconds, the battery will be formally charged. At this time, the battery symbol will rise in a circular ladder, Indicates that charging is in progress, and the corresponding channel indicator is red;
During charging, you can click 1-4, 5-8, 9-12 to query the battery parameters of each slot; When the LCD is dark, click any key to light the screen; Long press 1-4, 5-8, 9-12 keys to make the LCD display normally; When the charging is completed, the battery symbol will not flash, 100% will be displayed, the charging parameters will be saved, and the indicator will always be on green.
2.3 When it is detected that the battery or the channel is abnormal (short circuit/reverse connection, etc.), the screen will display the corresponding battery channel CH, Err, all battery symbols and the corresponding channel battery symbol flash, and the corresponding red indicator will flash for warning; When the 9V charging channel detects that the battery or the channel is abnormal (short circuit/reverse connection, etc.), the screen display will not change, but the two indicators will be red at the same time.
*LCD display reference figure:
4.Electrical technical parameters:
1)Input power: DC 12.0V 3.5A
2)Output voltage: DC 4.20V for Li ion
DC 4.35V for IMR
DC 3.65V for LiFePO4
DC 1.48V for NiMH/Ni-cd
DC 9.0V for NiMH
3)Output current:
Li ion/IMR/LiFePO4: 1.0A * 6 (only channel 1/3/5/7/9/11)
NiMH/Nicd:    0.50A*12
NiMH-9V:     85mA*2
4)Constant current/constant voltage charging, cut-off current: 100mA;
5)No load standby current:<50mA;
5.Compatible battery type and model
Li-ion / IMR/LiFePO4: 26650，21700，20700, 18650, 18490, 18350, 17670, 17500, 16340(RCR123), 14500, 10440 ，9V
NiMH/Cd: AA, AAA，SC, C
6. Charger size:
287.0mm ×  142.5mm × 35.0mm (L/W/H)
Weight: g (excluding data cable)

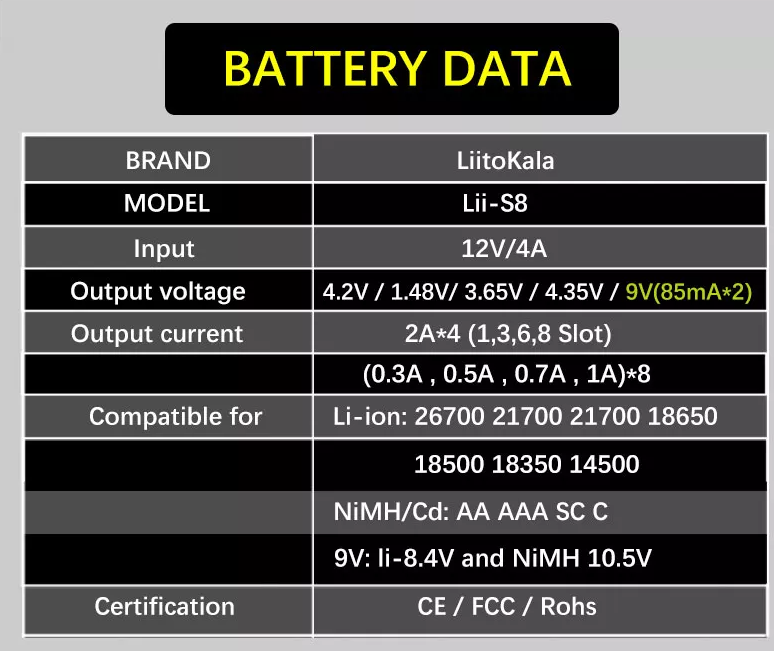

Specific parameters

Input voltage: DC 12V/4A
Output voltage:DC 4.2V / DC 1.48V / DC 3.65V / DC 4.35V / 9V

Output current
Lithium battery charging current:
2000mA*4 / (300mA / 500mA / 700mA / 1000mA)*8
NiMH battery charging current: 500mA *8
9V battery charging current: 85mA *2

Rechargeable battery specifications: 26650,21700,18650,18350, 20650,14500, AA, AAA, C,SC 9V etc.

Termination method: intelligent voltage monitoring
Dimensions: 195mm (length) * 142mm (width) * 35mm (height).
